机载临时支护

发布时间:2016-01-13 16:36:06人气:

机载临时支护(图1)

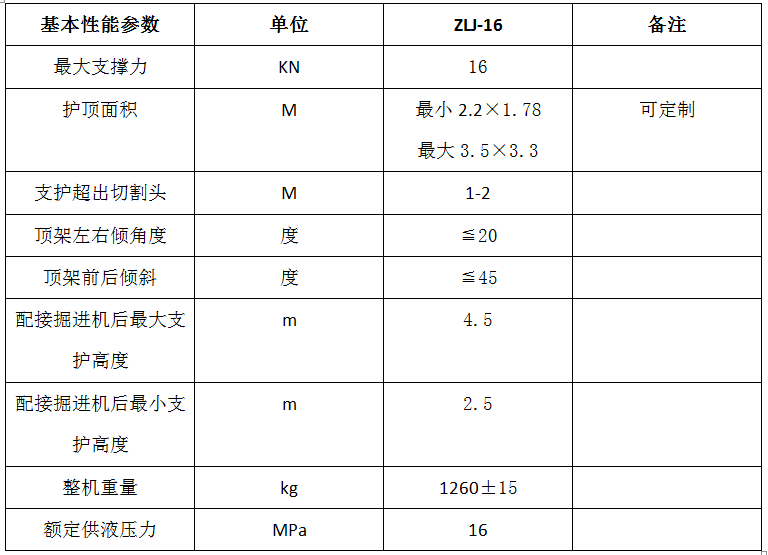

  ZLJ-16机械临时支护装置适用于净高度不低于2.5M的机掘矩形和梯形巷道。安装时通过对掘进机切割部与本体部铰接销轴的改造来安装该机器。该机器用来对掘进工作面新揭露的空顶区进行临时支护,当掘进机的掘进循环完成后,将该机器打开,可以迅速在掘进机切割头前方形成一个2.2m*1.78m的支护面积,为下一步在该区域进行支护作业的人员提供一个安全可靠的工作环境。


机载临时支护(图2)



机载临时支护(图3)

1.支护面积大,初撑力和工作阻力大。

2.可在低顶板巷道的工况下,顺利翻转打开和收拢。

3.结构紧凑,布局合理,操作平稳,展开迅速。

4.利用掘进机的泵站做动力,全液压控制,有利于对机器实现自我保护。

5.明显缩短临时支护时间,降低职工劳动强度,提高掘进效率。

机载临时支护(图4)

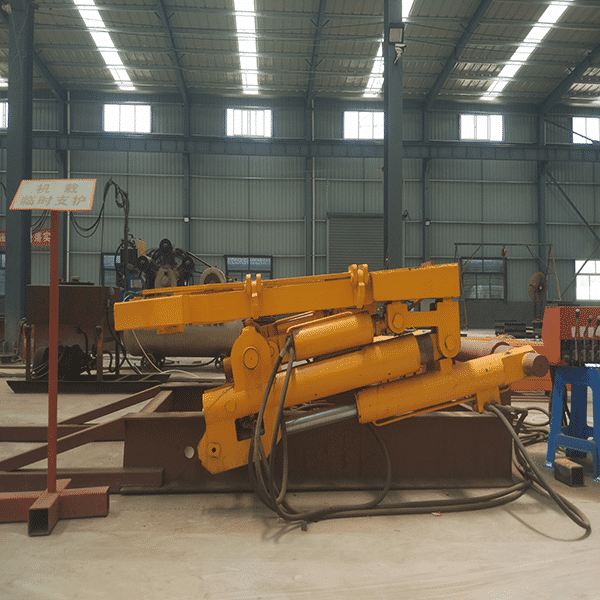

机载临时支护装置主要由翻转梁(左右),升降油缸(左右)和顶梁,翻转油缸,支撑油缸,辅助支撑油缸等构成。
其中只有顶梁,前支撑缸在收拢状态时匍匐在掘进机切割电机背部,而上述其余部件均布置在切割部两侧。她是利用切割部的前,后销轴,把左右翻转梁牢固的安装在掘进机上。在翻转梁下部安装这翻转油缸,升降油缸缸筒上安装这一对支撑油缸。操作翻转油缸和支撑油缸控制阀,使翻转翻梁至掘进机切割头前方,操纵升降油缸,推动顶梁去接触巷道顶板起到预支撑作用,最后,将前支撑缸回转至垂直位置,人工安装辅助支撑杆后,将辅助支撑缸牢固的支撑在地面上,为下一步锚杆作业提供了安全空间。所有油缸都为插装式液压锁,有效保证了万一软管发生爆裂故障时的设备和人员安全。


机载临时支护(图5)
机载临时支护(图6)


机载临时支护(图7)
